单筒高清成像
高清单筒显微镜配合2K或4K相机，可通过HDMI直连显示器观察。
WD-TS 系列 · 常规转移入门配置

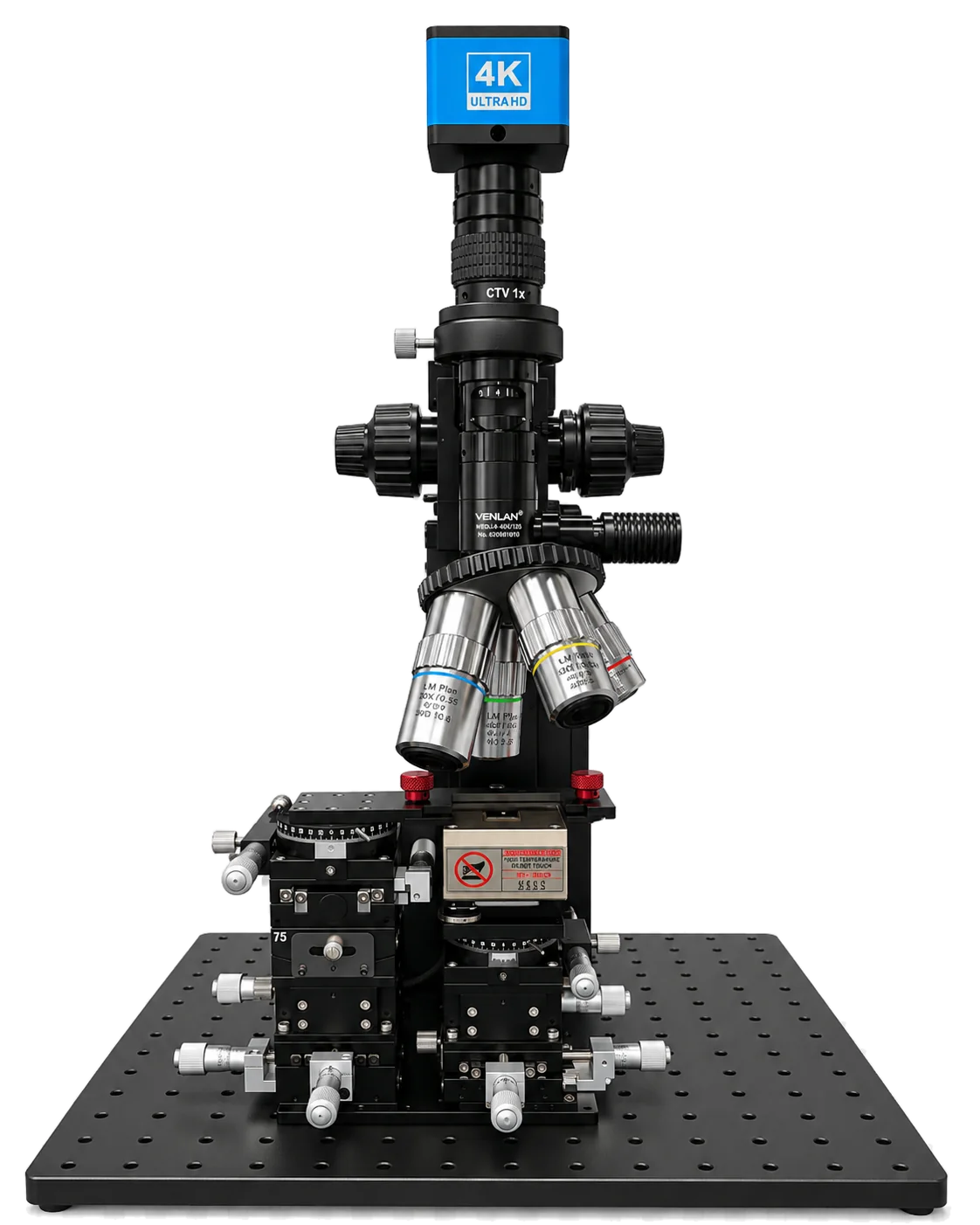

手动转移平台
高清单筒显微镜与高精度手动定位结构，为常规二维材料转移与堆叠提供实用配置。
WD-TS 系列获取配置建议
简洁、实用、易于上手的手动配置
以单筒显微成像和手动多轴调节为核心，在控制使用成本的同时保留温控、液冷及测量模块的扩展能力。
2 μm定位精度
0.1°角度调节精度
15轴标准可调节轴数
2K / 4K高清相机选配
Core capabilities
核心能力
手动精密调节
多自由度手动定位结构，为常规材料拾取、对准和释放提供稳定控制。
温控能力
可配置精密温控与液冷降温模块，适应不同材料转移工艺。
按需升级
差动微分杆、17轴结构及测量模块均可根据后续实验需求升级。
WD-TC intelligent controller
WD-TC 系列智能控制箱
配套控制系统
按需集成关键辅助功能
可选配WD-TC控制箱，将温控、液冷降温与真空吸附功能集中于统一、直观的操作界面。
温度控制支持加热及0.1 ℃精度的温度调节。
液冷降温选配液冷模块，实现样品台快速稳定降温。
真空吸片集中控制真空吸附，辅助样品稳定固定。
Configuration
配置与选配模块
标准配置
单筒显微成像系统、手动运动机构、样品台与转移组件。
高清显示
2K或4K高清相机，可通过HDMI直连显示器。
WD-TC 控制箱
按需集成温度控制、液冷降温与真空吸片功能。
升级与扩展
可选配差动微分杆，并将15轴结构升级为17轴。
Specifications
主要技术参数
显微成像高清单筒显微镜
相机2K/4K高清相机，HDMI直连显示器
可调节轴数15轴（6+6+3），可升级为17轴
运动方式高精度手动调节
差动微分杆可选配
定位精度2 μm
角度调节精度0.1°
PID 控温精度0.1 ℃（至高250 ℃，可升级）
液冷降温模块选配
扩展方式模块化选配与升级
WD-TS comparison
WD-TS 系列配置对比
| 对比项目 | 高精度手动转移平台 | 高精度电动转移平台 | 手动转移平台当前产品 |
|---|---|---|---|
| 显微镜 | 高清金相显微镜 | 高清金相显微镜 | 高清单筒显微镜 |
| 相机 | 500万/2000万CMOS相机，USB3.0 | 500万/2000万CMOS相机，USB3.0 | 2K/4K高清相机，HDMI直连显示器 |
| 电动调焦 | — | 最高精度0.1 μm（选配） | — |
| 运动方式 | 超高精度手动调节 | 电动调节（电动轴可定制） | 高精度手动调节 |
| 差动微分杆 | XYZ轴 | — | 可选配 |
| 定位精度 | 0.5 μm | 电动XYZ轴最高精度0.1 μm | 2 μm |
| 运动控制软件 | — | 标配，终身免费升级维护 | — |
| 运动控制手柄 | — | 标配 | — |
| 液冷降温模块 | 标配 | 标配 | 选配 |
| 一体式控制箱 | WD-TC系列 | WD-TMC系列 | WD-TC系列 |
| 温控范围/精度 | 250℃/0.1℃（支持更高温度定制） | 250℃/0.1℃（支持更高温度定制） | 250℃/0.1℃（支持更高温度定制） |
| 旋转角度调节精度 | 0.1° | 电动R轴最小分辨率0.0002° | 0.1° |
| 可调节轴数 | 17轴（6+6+2+3） | 17轴（6+6+2+3） | 15轴（6+6+3）（可升级为17轴） |
| 适用定位 | 高性价比科研配置 | 高精度要求，手套箱内等场景 | 常规转移入门配置 |
Applications
典型应用场景
二维材料转移
支持目标材料拾取、精准对准与释放。
异质结构筑
支持多层二维材料及金属电极转移堆叠。
转角材料制备
通过精密旋转与定位完成可控角度堆叠。
器件制备
服务于二维材料与微纳器件样品制备。
Customer installations
相关客户案例
Configuration support
让设备配置与实验目标保持一致
告诉我们样品类型、目标工艺和现有实验条件，我们将协助评估适合的配置。
