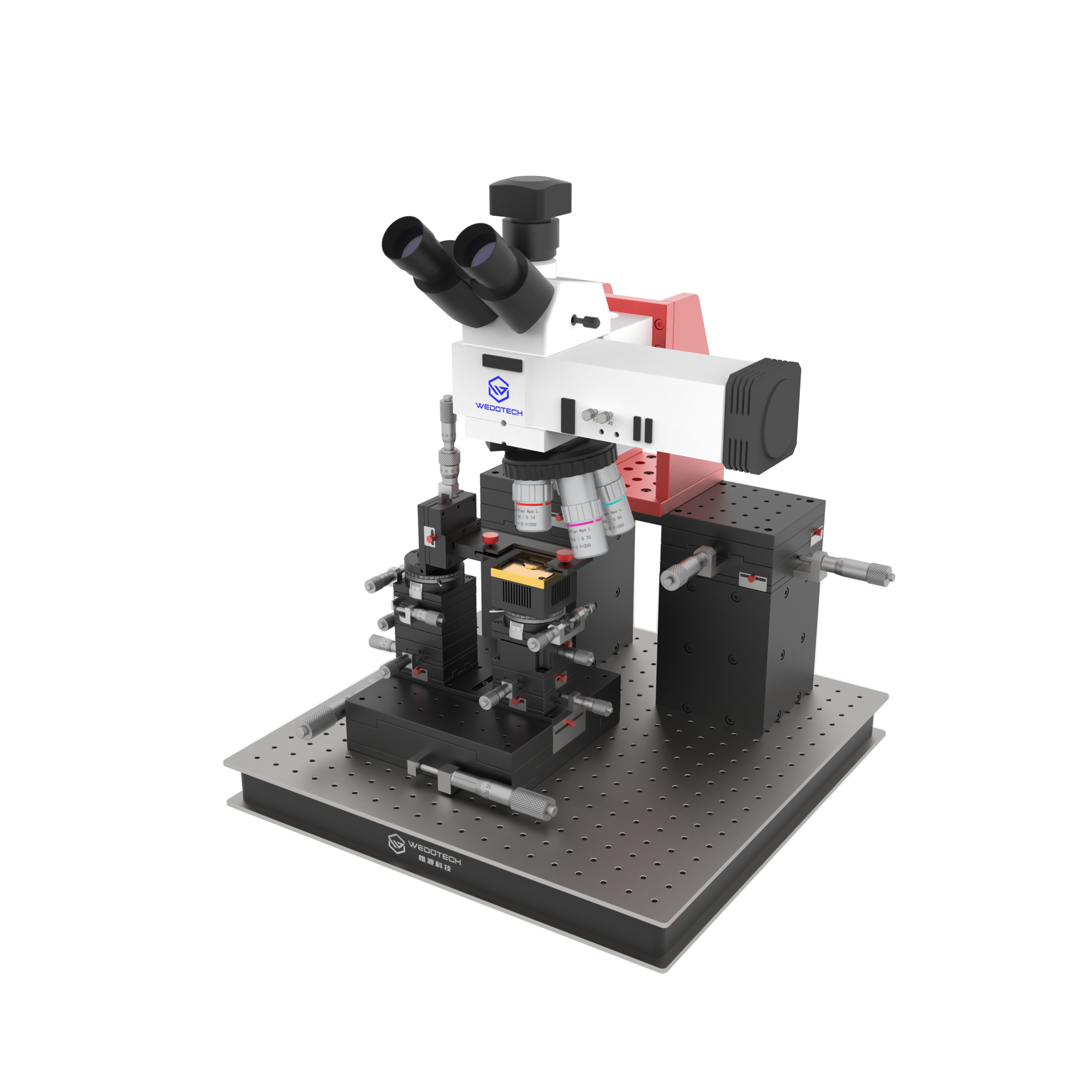

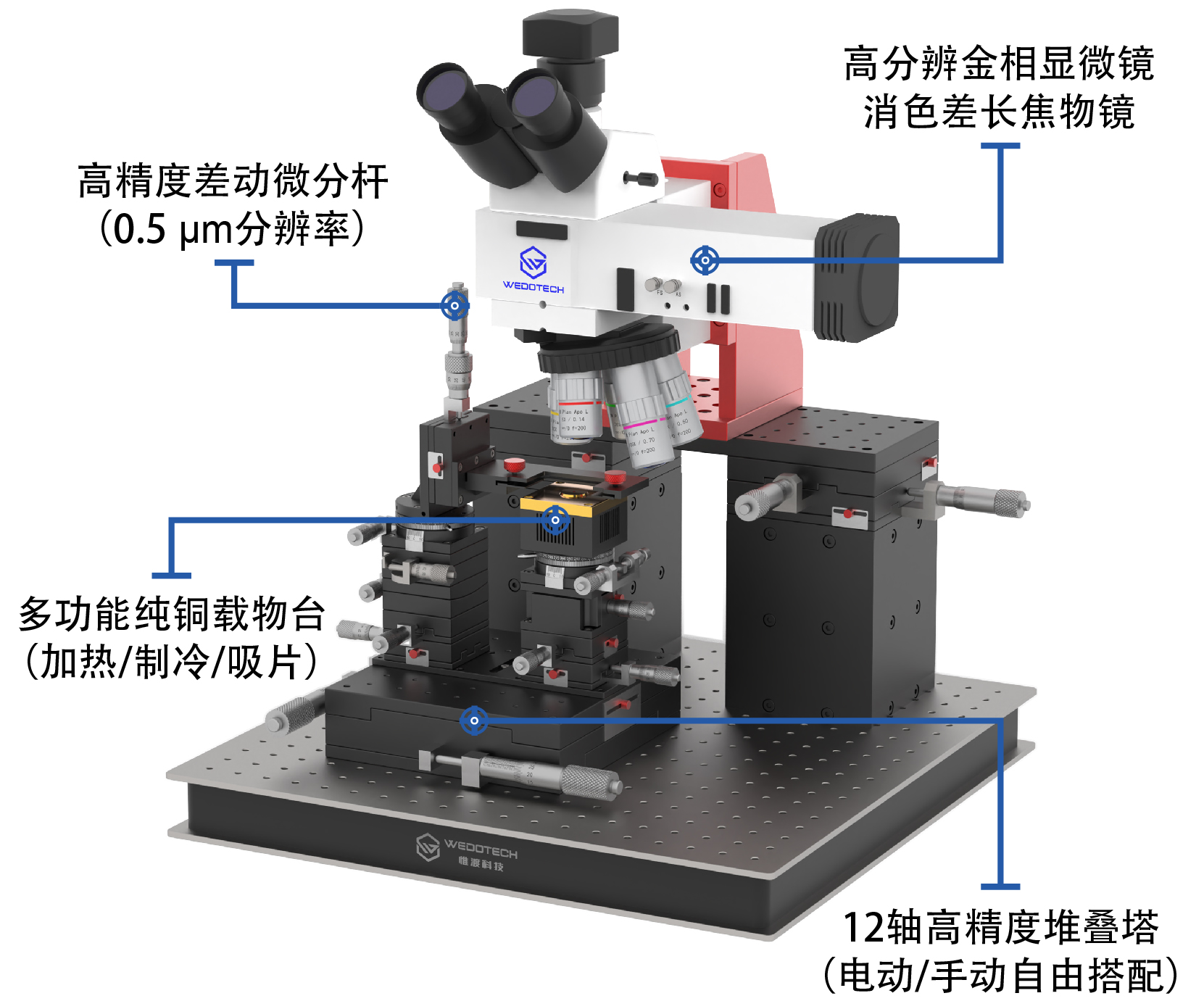

WD-TS系列二维材料堆叠系统

WD-TS系列转移堆叠系统采用模块化设计，可根据用户需求灵活配置，兼具高精度、高效率、高性价比等优势，广泛适用于二维材料转移、金属电极堆叠及异质结器件制备等应用场景。

· 产品概要

  • 模块化设计，灵活搭配电动模块，支持加装电学/光电测量模块。
  • 3年长期质保，顶尖高校一线科研团队提供全周期技术支持。

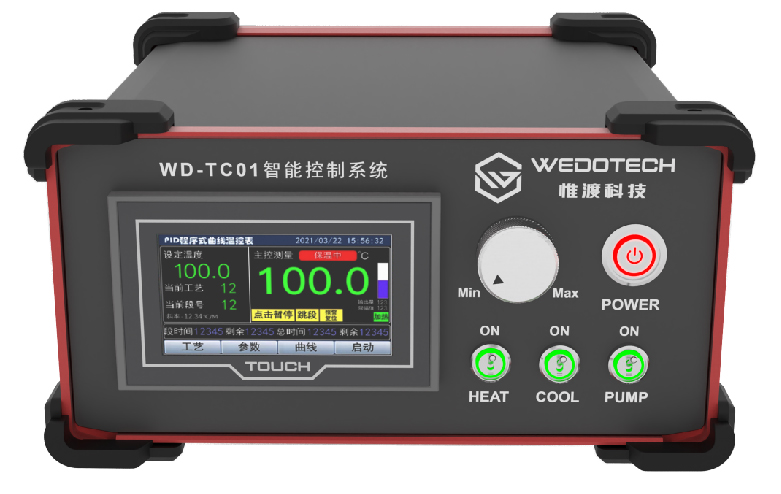

· 一体式多功能控制器

  • 触屏PID高精控温
  • 半导体液冷制冷
  • 无油真空泵吸片
  1. 一体式集成载物台加热、液冷循环、真空吸片控制功能；
  2. 4.3英寸触屏温控仪，PID控温精度0.1℃，升降温过程可编程，至多存储10组工艺，每组可设置32段曲线，每段最长9999 min；可升级为3路控温；
  3. 实时记录温度数据，支持U盘导出数据，可升级物联网功能；
  4. 半导体制冷系统搭配高低温导热油循环，实现载物台的快速制冷降温，制冷开关一键启停；
  5. 大流量静音无油真空泵（96 L min-1)，配合真空电磁阀，吸片安静无震动，真空开关一键启停；
  6. 功能和尺寸均可定制。

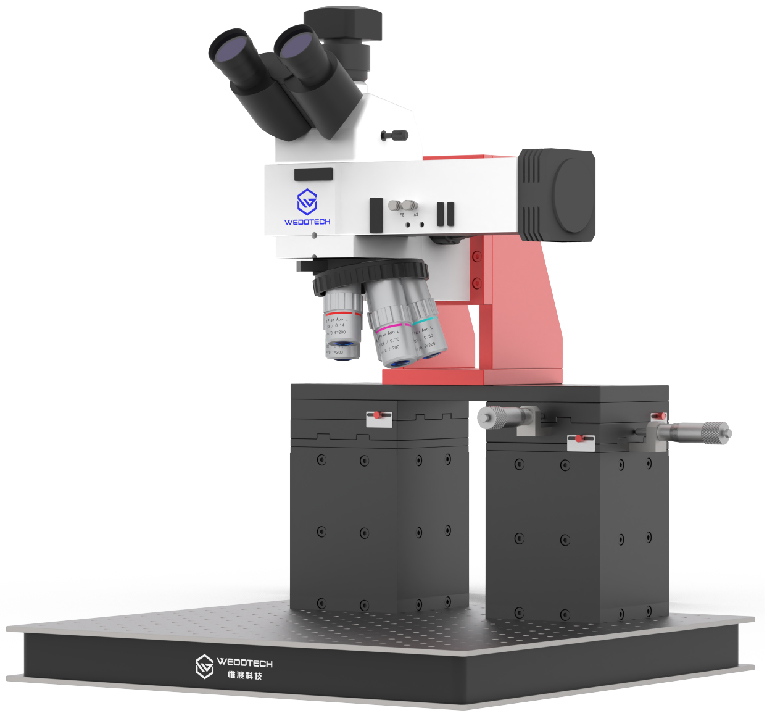

· 高分辨金相显微镜与高速成像系统

  1. 国产/进口一线品牌金相显微镜，LED照明，可集成滤波片、偏振片等光学元件；
  2. 配备五孔鼻轮支架（M26 × 0.706接口），配备5 X/10 X/20 X/50 X/100 X消色差长焦显微物镜，光学成像分辨率优于500 nm；
  3. 1200万像素USB 3.0高速电子相机，专业操作与测量软件；
  4. 龙门式固定，配合5 cm长行程位移台，实现显微镜的平稳移动和精确定位；
  5. 50 cm × 50 cm蜂窝芯光学隔振平台，有效隔绝环境震动。

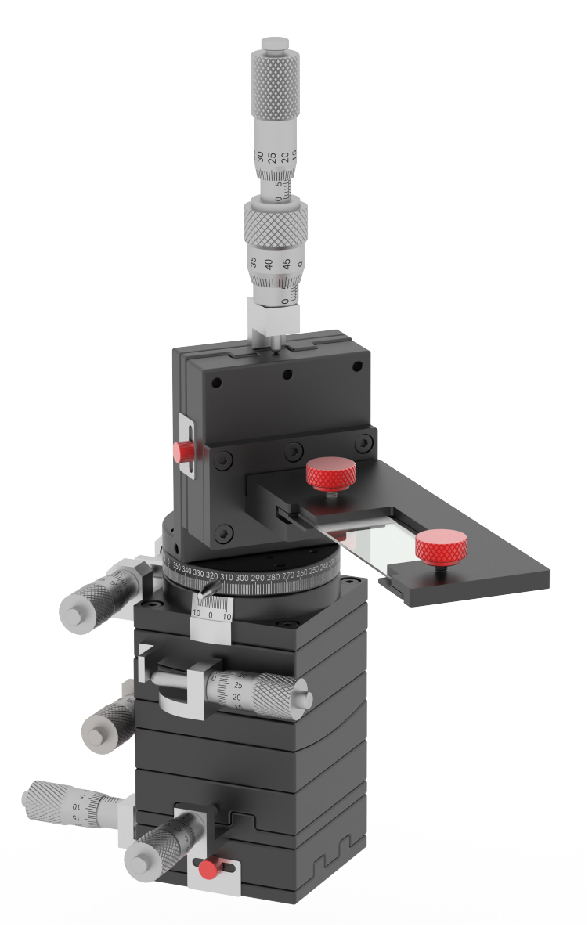

· 六轴高精度载玻片移动台

  1. X/Y/Z三维高精度位移台+Rx/Ry角俯仰台+Rz旋转台，六轴调节，灵活调节样品方位与角度；
  2. 采用差动微分头，实现优于0.5 μm的精准位移调控，以及0.1°的角度精确调节；
  3. 载玻片夹持器可360 °旋转，方便取放样品；
  4. 配合底部5 cm长行程位移台，X/Y轴调节行程达6.3 cm；
  5. 功能和尺寸均可定制。

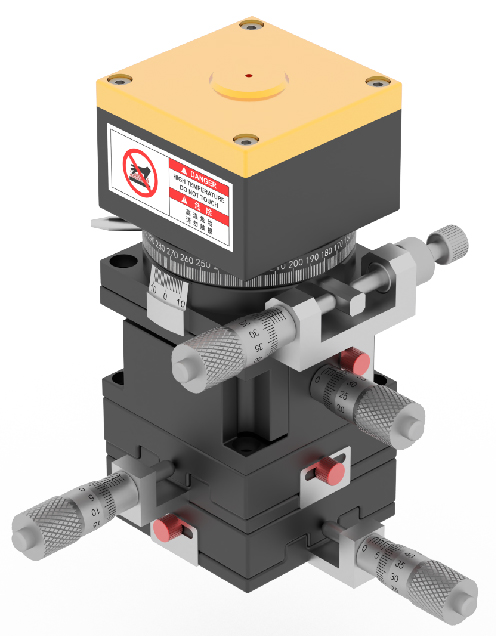

· 多功能纯铜载物台

  1. 顶部载物台为纯铜材质，导热效果更好，温度分布更均匀；
  2. 150 W大功率加热片，室温加热至100℃仅需25 s，加热至200℃用时60 s；
  3. 半导体制冷器搭配耐高温冷却液循环制冷，平均降温速率可达60 ℃/min（100℃至室温）和40℃/min（200℃至室温）；
  4. 真空吸附式固定样品，方便操作，固定牢靠且无震动；
  5. X/Y/Z三维位移台+Rz旋转台，灵活调整样品位置与角度；
  6. 功能和尺寸均可定制。

· 电动模块

所有运动轴均可升级为电动模块，配备运动控制软件+控制手轮，运动控制精度0.1μm。

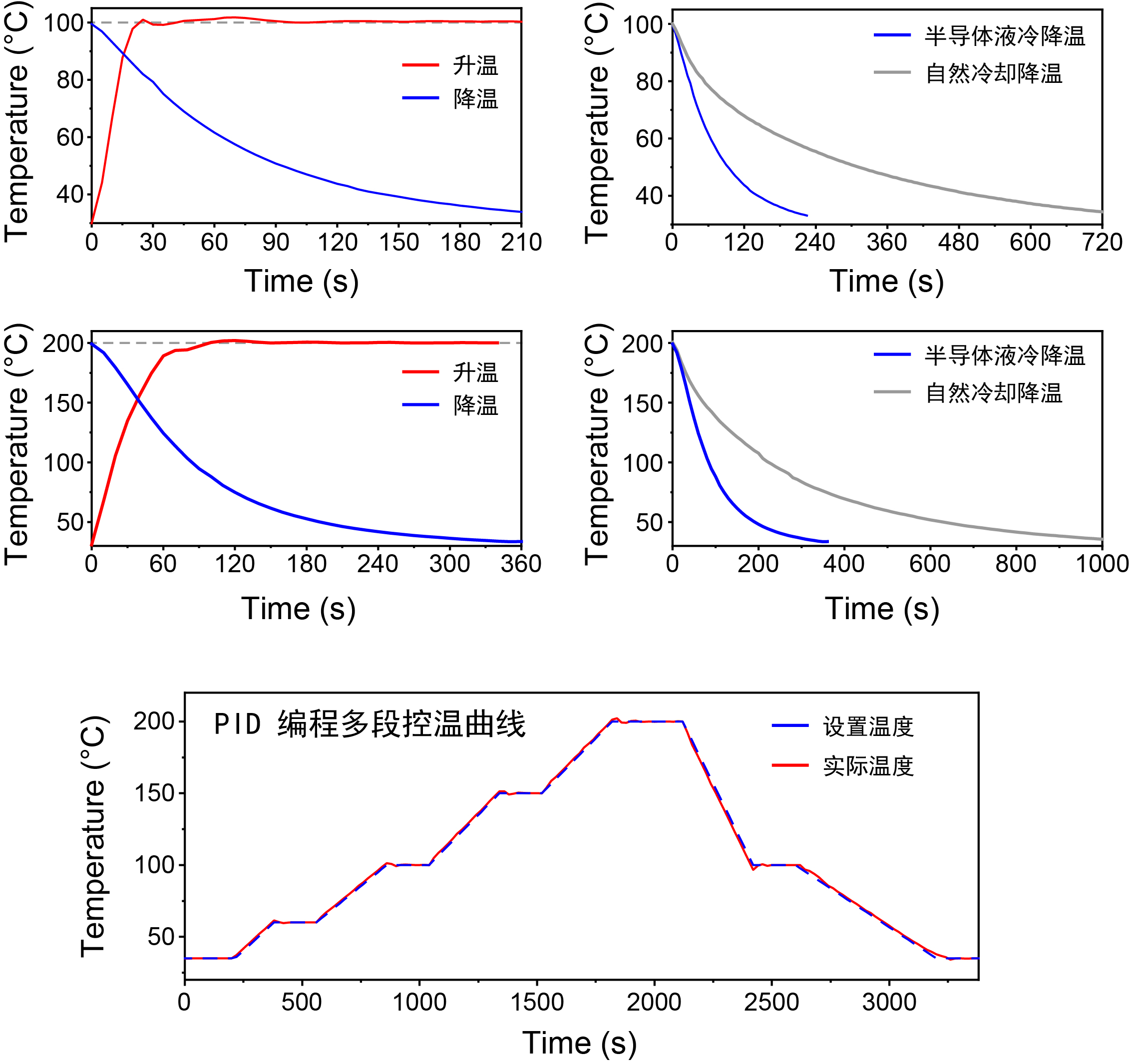

· WD-TS多功能载物台升/降温曲线及参数
